【Ámbito de aplicación】

Los cerradores fasciales mínimamente invasivos desechables se utilizan para recolectar tejido y realizar suturas percutáneas para cerrar incisiones quirúrgicas durante la cirugía laparoscópica.

【Rendimiento del producto】

1. Tire de la manija de empuje hacia atrás a lo largo de la manija de firmware de cierre. El deslizamiento debe ser flexible y no debe haber holgura evidente.

2. Cuando el mango de empuje se mueve alternativamente en línea recta a lo largo del mango de firmware de cierre, el marco del cable se abre y se cierra libremente sin ningún atasco.

3. Cuando el extractor de hilo esté en estado abierto, inserte el agarrador a lo largo del orificio de la aguja. El gancho de hilo del agarrador debe poder enganchar la sutura suavemente sin que se caiga el hilo.

4. El resorte del botón debe tener buena elasticidad y no debe haber atascos cuando se reinicia el botón después de bloquearlo.

【Componentes estructurales principales】

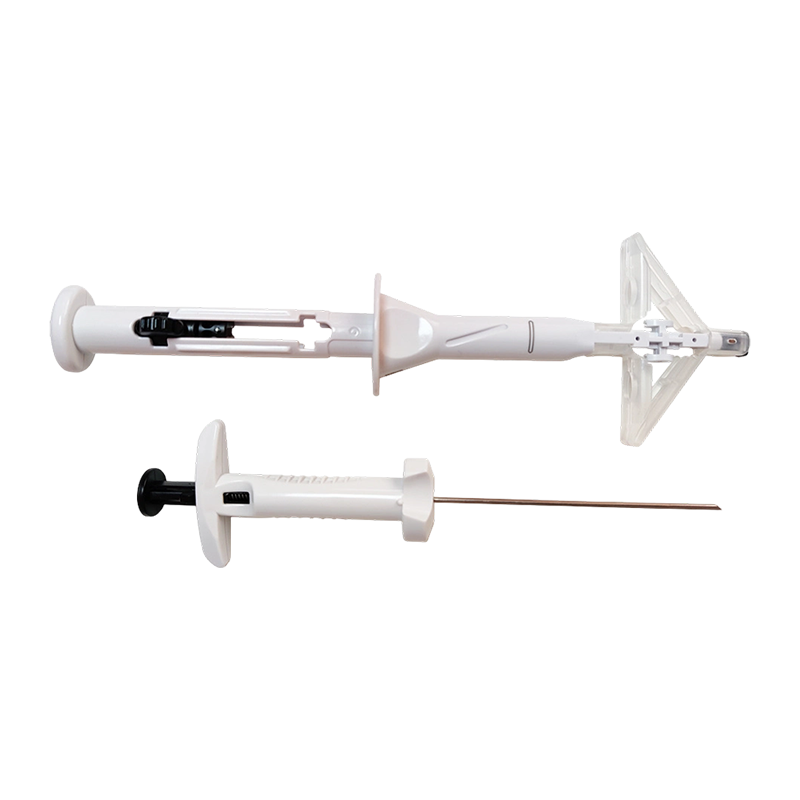

El cerrador fascial desechable mínimamente invasivo consta de dos partes: un firmware de cierre y un agarrador. El firmware de cierre se compone principalmente de un bloque de sujeción, un marco de alambre, un mango de firmware de cierre y un mango de empuje; el agarrador se compone principalmente de un botón, un resorte de botón y un agarrador. Se compone de un mango, una aguja de punción y un gancho con hilo. Este producto se suministra en estado estéril, esterilizado con óxido de etileno y está destinado a un solo uso.

【Modelo/especificación del producto】

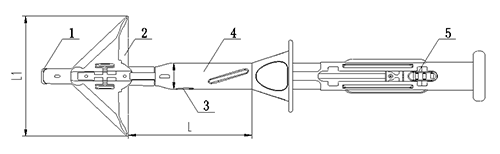

El tipo estructural del dispositivo de cierre fascial se muestra en la Figura 1 y la Figura 2

1. Bloque de sujeción

2. Soporte para cables

3. Enhebrando un agujero de alfiler

4. Cerrar identificador de firmware

5. Mango de empuje

2. Figura 1 Diagrama estructural del firmware de cierre

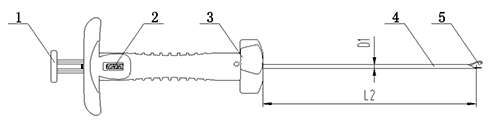

1. Botón

2. Resorte de botón

3. Mango de agarre

4. Aguja perforadora

5. Con gancho de alambre

Figura 2 Diagrama estructural del agarrador

Dimensiones básicas del cerrador fascial mínimamente invasivo desechable Unidad: mm

【Accesorios】 Ninguno

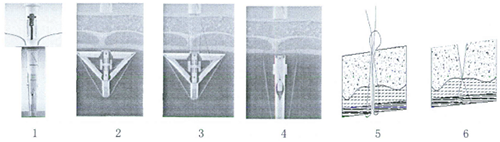

【Instrucciones】

1. Extracción del instrumento: primero, inspeccione el embalaje para detectar daños (no lo use si el embalaje está dañado). Luego, abra el embalaje y retire los herrajes de cierre y la pinza.

2. Suturas de precarga: pase las suturas a través de la guía de rosca, el bloque de sujeción y la guía de rosca alrededor del hardware de cierre, dejando una longitud de rosca amplia (Figura 1). (Las suturas no están incluidas con este producto, pero deben usarse con suturas 2-0 o 0)

3. Instalación del hardware de cierre: primero, inserte el hardware de cierre a través de la incisión. Luego, presione las manijas de empuje en ambos lados del hardware de cierre, tire hacia arriba y bloquee para expandir la guía de rosca. Despliegue las suturas y tire del hardware de cierre hacia arriba para asegurarse de que la guía esté al ras contra la pared abdominal (Figura 2).

4. Extracción de suturas: Inserte la pinza a través del orificio de la aguja del hardware de cierre hasta que se detenga. Presione el botón de agarre y bloquéelo. Tire hacia atrás de la aguja de agarre para retirar la sutura. Repita el mismo proceso para retirar la sutura del otro lado (Figura 3). 5. Retire el cierre: presione y mantenga presionadas las manijas de empuje en ambos lados del cierre, empuje hacia abajo y bloquee para cerrar el soporte de sutura. Luego, levante el cierre hacia afuera a lo largo de la incisión, retírelo y deje la sutura en su lugar (Figura 4) (Figura 5).

5. Suturar la incisión: apretar las suturas con las puntas de sutura, hacer un nudo y suturar la fascia de la incisión (Figura 6).
